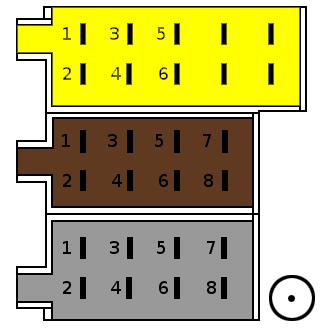

Pinbelegung navigation and sound

Diese Pinbelegung ist gültig für das Radio navigation und sound.

Für die Serienradios radio one, radio three sowie radio five gilt eine andere Pinbelegung.

Kammer C

Datenbus (gelb)

1 CAN High
2 CAN Low
3 Rückwärtsgang
4 Wake Up
5 Dauerplus Eingang
6 Masse Eingang

Kammer B

Lautsprecher (braun)

1 Hochtöner vorne rechts +
2 Hochtöner vorne rechts -
3 Mitteltöner vorne rechts -
4 Mitteltöner vorne rechts +
5 Mitteltöner vorne links +
6 Mitteltöner vorne links -
7 Hochtöner vorne links +
8 Hochtöner vorne links -

Kammer A

Stromversorgung und Basisdaten (grau)

1 Tachosignal (GALA)
2 K-line
3 Mute
4 Dauerplus Eingang
5 Remote/Antenne
6 Beleuchtung
7 Züngungsplus Eingang
8 Masse Eingang
